基于光谱在线分析仪的水泥生料质量控制系统



    本系统主要分为两大部分,生料成分在线分析仪和增量式自动配料软件,其中生料在线分析仪为瑞士Spectraflow公司生产的近红外光谱在线分析仪,自动配料软件为山东恒拓科技有限公司自主研发的可替代人工的配比调节软件。

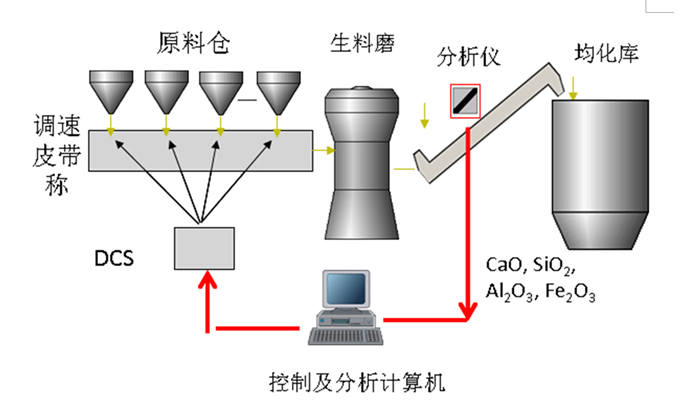

    传统水泥生料配比调节依据的是化验室每小时综合样本化验结果,根据给定率值饱和系数(K)、硅率(n)和铝率(p)由操作员凭经验调节。由于化验室的化验结果存在滞后,且配比调节没有精确计算,故生料率值波动较大,合格率低。针对此问题,设计了本质量控制系统。上图为控制系统图,系统在生料磨机后的斜槽配置一台基于NIR技术的生料成分在线分析仪(Spectra Flow),其实时(采样、化验间隔最小为一分钟)给出粉磨后生料的近红外反射光谱,数据送入分析计算机进行计算及分析,得到各氧化物成分比例,数据再送入控制计算机进行配比控制计算,最终所得各原材料比例设定值送入DCS,自动调整各原材料的调速皮带称。

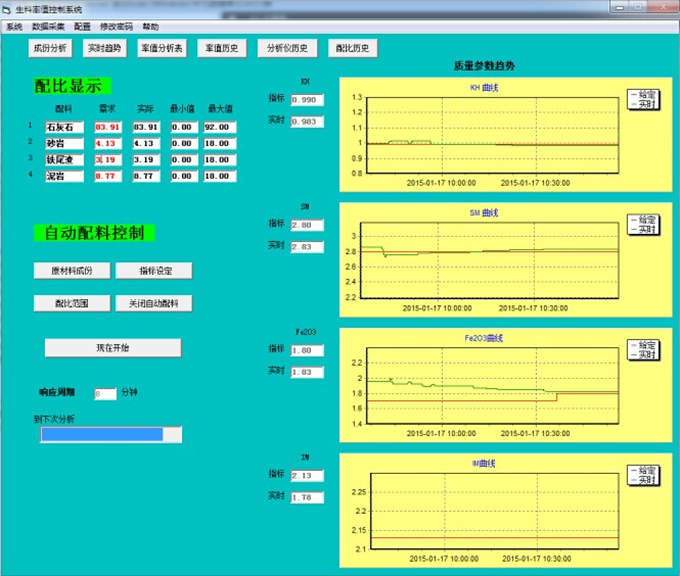

控制软件主界面:

    右侧为率值指标与实时的曲线图,上方分别可以调出成分分析、事实趋势、率值分析表、率值历史、分析仪历史和配比历史等数据分析窗口;配比显示为配比的调整范围、配比的实时值和本次分析后应调整至的数值;自动配料控制可以设定原材料成分、指标值和配比范围。

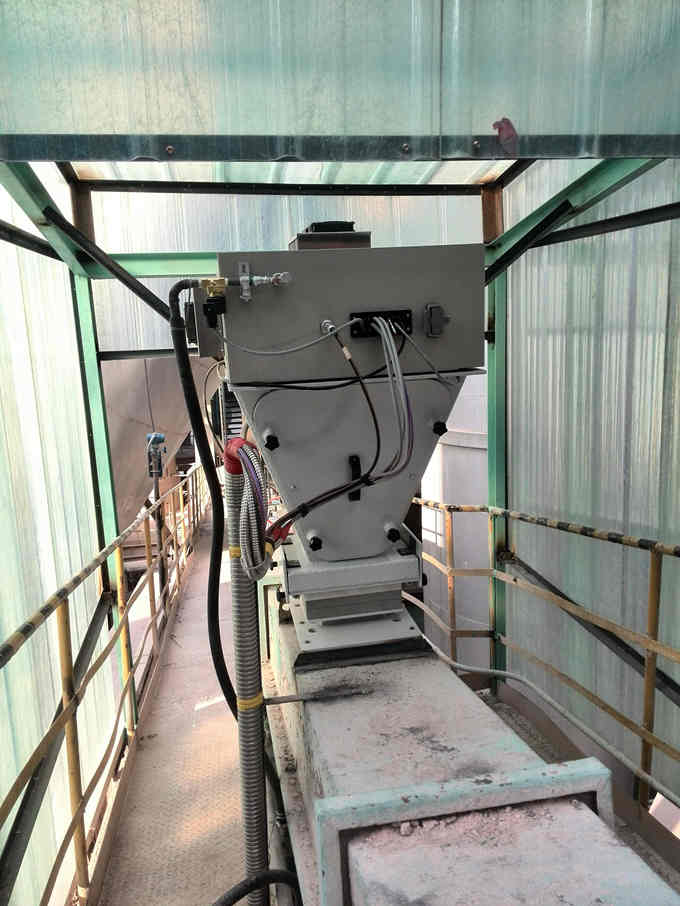

生料成分在线分析仪:

    采用瑞士Spectraflow公司生产的近红外光谱在线分析仪,检测结果精度高,更够及时准确的反映出生料成分的变化。
